　　滑块联轴器有尼龙滑块联轴器，金属滑块联轴器(又称十字滑块联轴器)，
　　滑块联轴器是利用中间滑块在其两半联轴器端面的相应径向槽内滑动，以实现两半联轴器的连接并获得补偿两轴相对位移的能力。
　　尼龙滑块联轴器与十字滑块联轴器结构相似，不同之处在于中间十字滑块为方形滑块，利用中间滑块在其两侧半联轴器端面的相应径向槽内滑动，以实现两半联轴器联接。尼龙滑块联轴器噪声大，效率低，磨损快，一般尽量不选用，只有转速很低的场合，如球磨机等才选用。许用补偿量：轴向△ x=1~2mm ，径向△ y ≤ 0.2mm ，角向△α≤ 40　

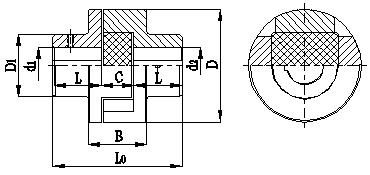

KL型滑块联轴器（JB/ZQ 4384-2006）

型号	公称转矩 Tn N.m	许用转速(n) r/min	轴孔直径 d1,d2	轴孔长度		尺寸 mm				最大重量 kg
型号	公称转矩 Tn N.m	许用转速(n) r/min	轴孔直径 d1,d2	Y型	J1型	D	D1	B	C	最大重量 kg
KL1	16	10000	10-14	25-32	22-27	40	30	52	17	0.6
KL2	31.5	8200	12-18	32-42	27-30	50	32	56	22	1.5
KL3	63	7000	18-22	42-52	30-38	70	40	60	22	1.8
KL4	160	5700	20-28	52-62	38-44	80	50	64	22	2.5
KL5	280	4700	25-32	62-82	44-60	100	70	75	27	5.8
KL6	500	3800	30-45	82-112	60-84	120	80	90	37	9.5
KL7	900	3200	40-55	112	84	150	100	120	42	25
KL8	1800	2400	50-70	112-140	84-107	190	120	150	52	55
KL9	3550	1800	65-85	142-172	107-132	250	150	180	62	85
KL10	5000	1500	80-100	172-212	132-167	330	190	180	62	120
