滑块联轴器有尼龙滑块联轴器,金属滑块联轴器(又称十字滑块联轴器),
滑块联轴器是利用中间滑块在其两半联轴器端面的相应径向槽内滑动,以实现两半联轴器的连接并获得补偿两轴相对位移的能力。
尼龙滑块联轴器与十字滑块联轴器结构相似,不同之处在于中间十字滑块为方形滑块,利用中间滑块在其两侧半联轴器端面的相应径向槽内滑动,以实现两半联轴器联接。尼龙滑块联轴器噪声大,效率低,磨损快,一般尽量不选用,只有转速很低的场合,如球磨机等才选用。许用补偿量:轴向△ x=1~2mm , 径向△ y ≤ 0.2mm ,角向△α≤ 40
金属滑块联轴器又名十字滑块联轴器,其滑块呈圆环形,用钢或耐磨合金制成,适用于转速较低,传递转矩较大的传动

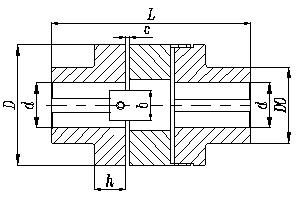

金属滑块联轴器

轴孔直径 d 公称转矩Tn N.m 许用转速(n) r/min D0 D L h c 转动惯量/kg.m2 重量 kg
15-19 120 250 32 70 95 12 0.5-0.8 0.0005 1.5
20-30 250 250 45 90 115 12 0.5-0.8 0.002 2.7
31-40 500 250 60 110 160 16 0.5-0.8 0.0065 5.6
41-50 800 250 80 130 200 20 0.5-0.8 0.0175 10.0
51-60 1250 250 95 150 240 25 0.5-0.8 0.035 15.5
61-70 2000 250 105 170 275 30 0.5-0.8 0.063 22.5
71-80 3200 250 115 190 310 34 0.5-0.8 0.125 31.5
81-90 5000 250 130 210 355 38 1.0-1.5 0.225 45
90-100 8000 250 140 240 395 42 1.0-1.5 0.40 60
101-120 10000 100 170 280 435 45 1.0-1.5 0.75 92
121-140 16000 100 190 320 485 50 1.0-1.5 1.425 130
141-150 20000 100 210 340 550 55 1.0-1.5 4.20 163
