LM、LMD、LMS Type Flexible coupling
LM Type |
LMD Type |
LMS Type |
Model | Nominal Torque
Tn N.m |
High-poing speed
n r/min |
Aperture Diameter
d1.d2 mm |
Aperture longness | L0 recommendatory | D | D1 | Most weight
kg |
|||||
LM | LMD LMS | L | L recommendatory | LM | LMD | LMS | LM | LMD LMS | |||||
LM1 | 25 | 15300 | 8500 | 12-25 | 27-62 | 35 | 86 | 92 | 98 | 50 | 30 | 90 | 0.7 |
LMD1 | 1.6 | ||||||||||||
LMS1 | 2.2 | ||||||||||||
LM2 | 50 | 12000 | 7600 | 16-30 | 30-82 | 38 | 95 | 101.5 | 108 | 60 | 44 | 100 | 1.1 |
LMD2 | 2.4 | ||||||||||||
LMS2 | 3.0 | ||||||||||||
LM3 | 100 | 10900 | 6900 | 20-32 | 38-82 | 40 | 103 | 110 | 117 | 70 | 48 | 110 | 1.6 |
LMD3 | 3.2 | ||||||||||||
LMS3 | 3.8 | ||||||||||||
LM4 | 140 | 9000 | 6000 | 22-40 | 38-112 | 45 | 114 | 122 | 130 | 85 | 60 | 125 | 2.6 |
LMD4 | 4.6 | ||||||||||||
LMS4 | 5.2 | ||||||||||||
LM5 | 250 | 7300 | 5000 | 25-45 | 44-112 | 50 | 127 | 138.5 | 150 | 105 | 72 | 150 | 4.4 |
LMD5 | 5.6 | ||||||||||||
LMS5 | 6.3 | ||||||||||||
LM6 | 400 | 6100 | 4100 | 30-48 | 60-112 | 55 | 143 | 155 | 167 | 125 | 90 | 185 | 6.3 |
LMD6 | 8.6 | ||||||||||||
LMS6 | 9.5 | ||||||||||||
LM7 | 630 | 5300 | 3600 | 35-55 | 60-112 | 60 | 159 | 172 | 185 | 145 | 104 | 205 | 8.8 |
LMD7 | 11 | ||||||||||||
LMS7 | 17 | ||||||||||||
LM8 | 1120 | 4500 | 3100 | 45-65 | 84-142 | 70 | 181 | 195 | 209 | 170 | 130 | 240 | 14 |
LMD8 | 18 | ||||||||||||
LMS8 | 26 | ||||||||||||
LM9 | 1800 | 3800 | 2700 | 50-80 | 84-172 | 80 | 208 | 224 | 240 | 200 | 156 | 270 | 26 |
LMD9 | 32 | ||||||||||||
LMS9 | 38 | ||||||||||||
LM10 | 2800 | 3300 | 2500 | 60-100 | 107-212 | 90 | 230 | 248 | 268 | 230 | 180 | 305 | 42 |
LMD10 | 46 | ||||||||||||
LMS10 | 54 | ||||||||||||
LM11 | 4500 | 2900 | 2200 | 70-120 | 107-212 | 100 | 260 | 284 | 350 | 260 | 205 | 350 | 60 |
LMD11 | 72 | ||||||||||||
LMS11 | 84 | ||||||||||||
LM12 | 6300 | 2500 | 1900 | 80-130 | 132-252 | 115 | 297 | 321 | 400 | 300 | 245 | 400 | 88 |
LMD12 | 105 | ||||||||||||
LMS12 | 118 | ||||||||||||
LM13 | 11200 | 2100 | 1600 | 90-150 | 132-252 | 125 | 323 | 348 | 460 | 360 | 300 | 460 | 145 |
LMD13 | 158 | ||||||||||||
LMS13 | 215 | ||||||||||||
LM14 | 12500 | 1900 | 1500 | 100-160 | 167-302 | 135 | 333 | 358 | 500 | 400 | 335 | 500 | 165 |
LMD14 | 210 | ||||||||||||
LMS14 | 265 |

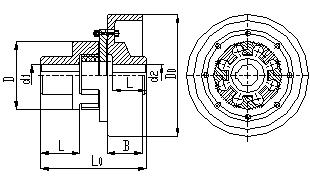

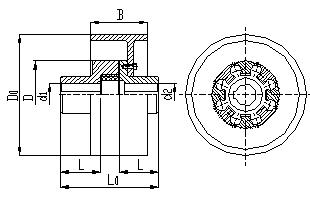

LMZ-I, LMZ-II Type Flexible coupling
LMZ-I |
LMZ-II |
Model | Nominal Torque Tn N.m | High-point speed (n) r/min | Aperture Diameter d1 d2 | Aperture longness mm | L0 recommendatory | D0 | B | D | Most weight kg | ||
L | L recommendatory | LMZ-I | LMZ-II | ||||||||
LMZ5-I-160 | 250 | 4750 | 25-45 | 44-112 | 50 | 127 | 188.5 | 160 | 70 | 105 | 9 |
LMZ5-II-160 | 10 | ||||||||||
LMZ5-I-200 | 250 | 3800 | 25-45 | 44-112 | 50 | 127 | 203.5 | 200 | 85 | 105 | 10 |
LMZ5-II-200 | 14 | ||||||||||
LMZ6-I-200 | 400 | 3800 | 30-48 | 60-112 | 55 | 143 | 215 | 200 | 85 | 125 | 14 |
LMZ6-II-200 | 17 | ||||||||||
LMZ7-I-200 | 630 | 3800 | 35-56 | 60-112 | 60 | 159 | 227 | 200 | 85 | 145 | 17 |
LMZ7-II-200 | 22 | ||||||||||
LMZ7-I-250 | 630 | 3050 | 35-56 | 60-112 | 60 | 159 | 257 | 250 | 105 | 145 | 22 |
LMZ7-II-250 | 27 | ||||||||||
LMZ8-I-250 | 1120 | 3050 | 45-65 | 84-142 | 70 | 181 | 270 | 250 | 105 | 170 | 27 |
LMZ8-II-250 | 32 | ||||||||||
LMZ8-I-315 | 1120 | 2400 | 45-65 | 84-142 | 70 | 181 | 300 | 315 | 135 | 170 | 35 |
LMZ8-II-315 | 40 | ||||||||||
LMZ9-I-315 | 1800 | 2400 | 50-80 | 84-142 | 80 | 208 | 319 | 215 | 135 | 200 | 48 |
LMZ9-II-315 | 56 | ||||||||||
LMZ9-I-400 | 1800 | 1900 | 50-80 | 84-142 | 80 | 208 | 354 | 400 | 170 | 200 | 62 |
LMZ9-II-400 | 76 | ||||||||||
LMZ10-I-400 | 2800 | 1900 | 60-100 | 107-172 | 90 | 230 | 369 | 400 | 170 | 230 | 84 |
LMZ10-II-400 | 94 | ||||||||||
LMZ10-I-500 | 2800 | 1500 | 60-100 | 107-172 | 90 | 230 | 423 | 500 | 210 | 230 | 110 |
LMZ10-II-500 | 140 | ||||||||||
LMZ11-I-500 | 4500 | 1500 | 70-120 | 107-172 | 100 | 260 | 448 | 500 | 210 | 260 | 134 |
LMZ11-II-500 | 182 | ||||||||||
LMZ12-I-630 | 6300 | 1200 | 80-130 | 132-252 | 115 | 297 | 523 | 630 | 265 | 300 | 200 |
LMZ12-II-630 | 255 | ||||||||||
LMZ13-I-710 | 11200 | 1050 | 90-150 | 132-252 | 125 | 323 | 583 | 710 | 300 | 260 | 215 |
LMZ13-II-710 | 300 | ||||||||||
LMZ14-I-800 | 12500 | 950 | 100-160 | 167-302 | 135 | 333 | 633 | 800 | 340 | 400 | 300 |
LMZ14-II-800 | 330 |
